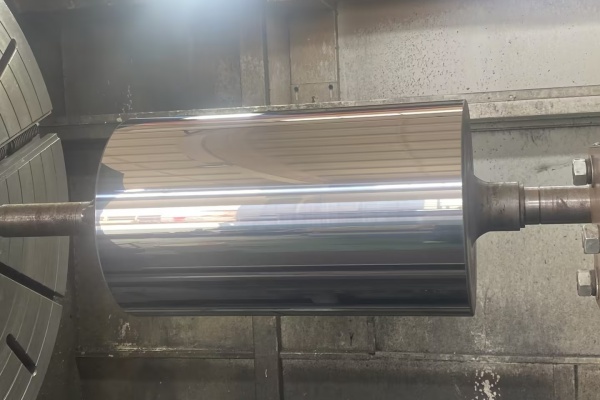

热喷涂镜面涂层，是先通过高能热喷涂在工件表面制备致密耐磨防护层，再经数控磨削、细致抛光，使表面达到镜面高光洁度的复合表面强化工艺；兼顾涂层高耐磨、耐腐蚀、长寿命与镜面光滑外观，广泛替代传统镀硬铬，多用于各类辊筒、精密模具、成型基材。

其主要制备流程如下：

1、基体预处理：

工件喷砂粗化（粗糙度Ra≥6.3μm），除油、氧化皮、锈蚀，形成微观锚纹；薄壁件全程风冷控温，基体温度≤150℃，防止高温变形氧化脱层。

2、底层过渡喷涂：

喷涂NiAl 镍铝自熔过渡层，缓冲涂层与基材热膨胀差，结合强度提升至 60–100MPa，避免冷热循环开裂剥落。

2、面层热喷涂：

（1）超音速火焰喷涂 HVOF， 高速燃气熔化碳化钨金属陶瓷粉末，熔滴撞击速度800m/s，涂层孔隙率＜0.5%，致密度高，适合做高光镜面耐磨层；主流用于造纸弧形辊、压光辊、锂电涂布辊、薄膜镜面辊。

（2）高能等离子喷涂 APS 适配氧化铬、氧化铝钛陶瓷粉末，适合高温、亲水防粘工况（印刷水辊、高温烘缸），孔隙率 1.5%–4%，易抛光镜面，耐酸碱腐蚀。

（3）镜面专用粉末：选用10–25μm 细球形粉末，喷涂后组织均匀，抛光无针孔麻点，是实现超镜面的关键原料标准。

4、后加工：

（1）数控外圆磨粗磨，磨掉喷涂波纹，保证尺寸公差 ±0.005mm；

（2）多道逐级抛光（金刚石磨料 + 低温恒力抛光）；

（3）粗糙度分级：普通镜面 Ra≤0.08μm，镜面 Ra0.01–0.001μm，表面清晰成像无划痕、橘皮纹。

5、封孔处理：

陶瓷类涂层抛光后真空封孔，封闭微量孔隙，大幅提升耐盐雾、耐溶剂性能。
